Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Popis kotle

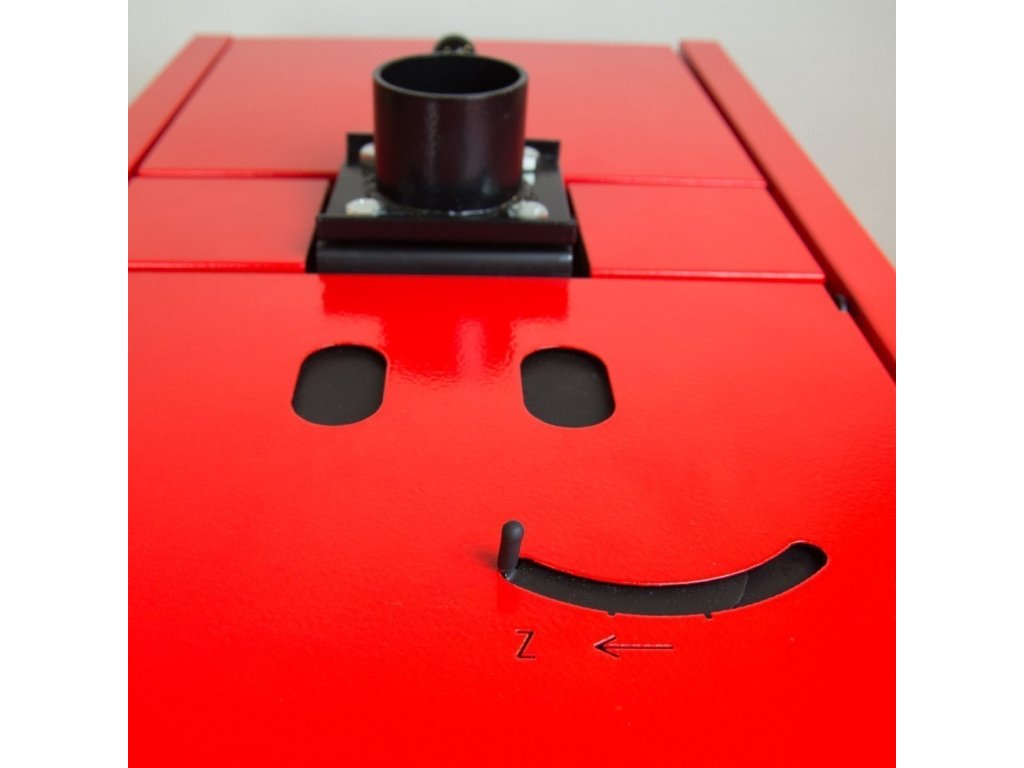

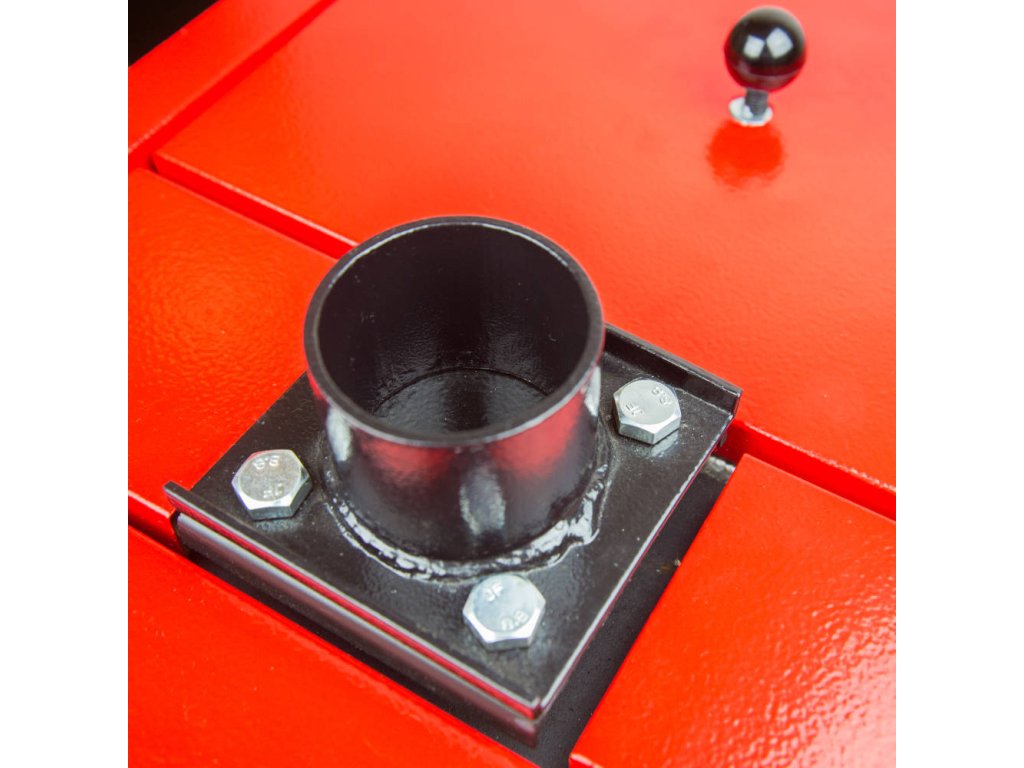

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu “Slokov” (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.
Vstupní a výstupní příruba na kotli nemají stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV).
- Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
- Lze objednat i s protipřírubou G6/4″, popř. G2 vnitřní závit.
Konstrukce kotle

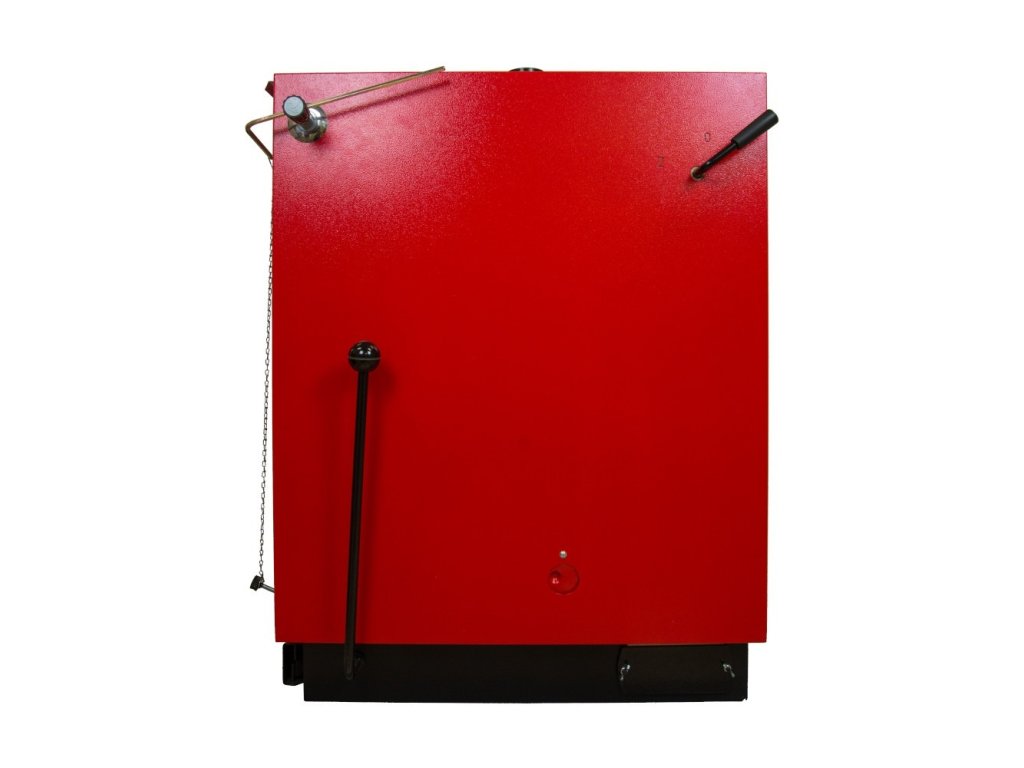

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.
Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.
Použití kotle, palivo

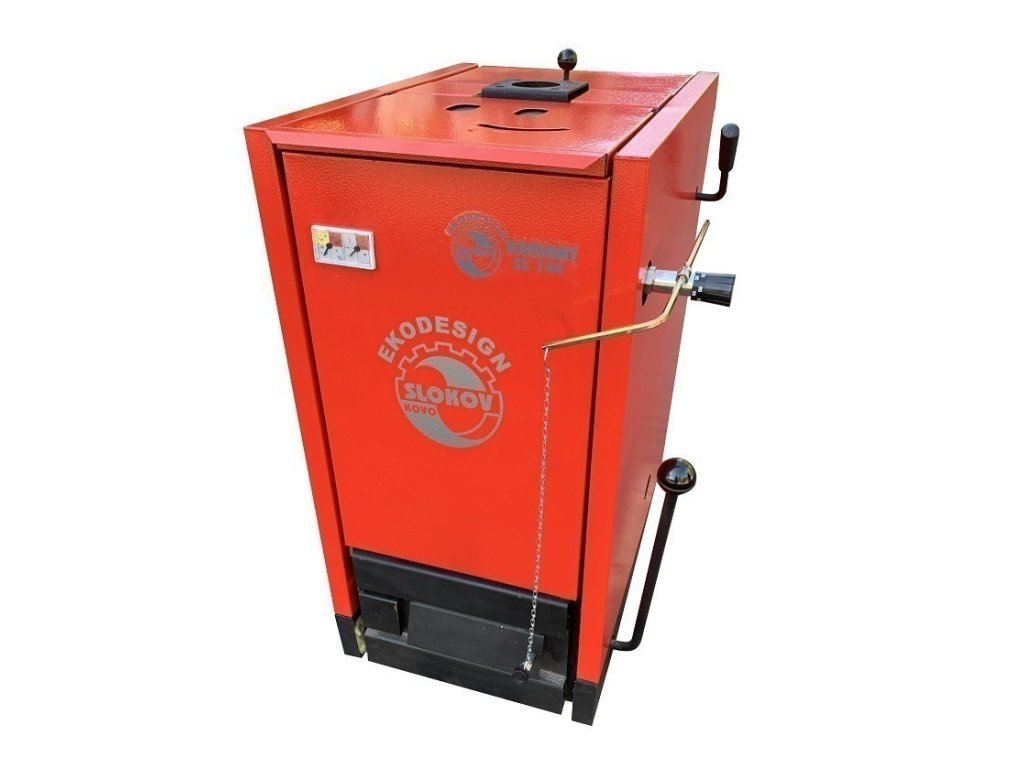

Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 13-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotle VARIANT SL14E, SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.
Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Technické informace
| Typ kotle |
SL14E
|
| Třída kotle dle ČSN EN 303-5 |
4 / EKODESIGN
|
| Třída energetické účinnosti |
C
|
| Ekodesign |
ANO
|
| Jmenovitý výkon |
13 kW
|
| Účinnost při jmen. výkonu |
84,7 %
|
| Objem palivové šachty a topeniště |
36 l
|
| Rozměr plnícího otvoru |
195×320 mm
|
| Hmotnost kotle |
208 kg
|
| Průměr odtahového hrdla |
145 mm
|
| Min. teplota vratné vody |
65 °C
|
| Max. provozní teplota |
90 °C
|
| Nejvyšší pracovní přetlak v soustavě |
2 bar
|
| Provozní komínový tah |
21 Pa
|
| Spotřeba paliva při jmen. výkonu |
2,5 kg/h
|
| Teplota spalin při jmen. výkonu |
175 °C
|
| Vodní objem kotle |
38,5 l
|
| Doba hoření při jmen. výkonu |
4 hod.
|
| Palivo |
Hnědé uhlí
|
